Какой движок у вас стоит?
Хорошо работает!
Turnigy 2830-1050kV, уже ему лет 7, много самолетов на нем "выросло" :)...винт 9х5
Если 7 лет, то наверняка подшипники уже не раз меняли.
Чисто работает, без посторонних шумов.
Не поверите! Не менял, родные стоят, правда маслица капал периодически...На нем летал Як-9 1/12, мессер 1*12, пенопластовый ультимейт, Р-39, еще что-то, но уже непомню, причем истребители пользовались ресурсом хорошо...но вот такой мотор попался...на нем даже обмотка родная, бОльшая часть уже несколько раз перематывалась.
Себе - тоже 2830 на rctimerе заказал. Квадрик вроде летает на них нормально. Вложение 200467 хочу , на первое время хотябы Нановий прицепить, чтобы с первого полета дрова не получились. Вообще кто что ставит для стабилизации, или все на ручках?
Это вроде как не первая модель должна быть, так что не какой стабилизации ...
Все ручками!
Какая стабилизация? вы чего? я кидаю планер, зеваю, хрущу пальцами, перехватываюсь неспеша за ручки и начинаю потихоньку рулить :))))) шютка, Но вообще так и есть, учитывая что у меня аппа на столике, мода 1, никаких нервных телодвижений не совершаю, планер очень устойчивый. Единственное что не рекомендую его облетывать в ветренную погоду. лучше дождаться штиль, или под вечер перед закатом. Да и всунуть туда что-то еще кроме приемника и аккума нереально. Так что можете не переживать ;)
:) знач не угадал я с первой моделью. А по поводу места, так та ещё огого можно натыкатьВложение 200500 - если постарался то с 1000 каком как на фото и гпс притулить вполне реально. Но на ручках не отпущу, "чет я стремаюсь" сервы элеронов естественно в крылышки.����������� �:)Цитата:
Сообщение от ivan72
Итак, половинка формы носика есть:
Вложение 200507
можно посмотреть разницу между промежуточной формой и конечной:
- промежуточная Вложение 200508 Вложение 200509,
- то, к чему стемился (пока без обработки, сразу после "вскрытия") Вложение 200510 Вложение 200511 Вложение 200512
- для сравнения (смотрим поверхности) Вложение 200513
В ожидании заливки второй половины (проходит процедуру нанесения разделителя): Вложение 200515
Масса готовой половинки (можно прикинуть расход материалов :cray:): Вложение 200514
- - - Добавлено - - -
Вчера-сегодня доводил макет на фонарь, планировалось по-простому, но в процессе "торкнуло" - решил сделать капитальную формочку, вроде не сложно, а "игрался" почти целый день:
Вложение 200544 Вложение 200545 Вложение 200546 Вложение 200547
"обратка": Вложение 200548.
"Ушки" решено было оставить как вариант для тех, кто применяет типовое решение, в случае чего нетрудно будет удалить.
Жаль, после заливки прийдется "архитектуру" ликвидировать, но зато будет формочка.
С уважением, Дмитрий.
Ну вот, работа закипела :ok:
Приехал кок на складной винт.
Анти реклама - http://www.hobbyking.com/hobbyking/s...mm_Shaft_.html
http://i.piccy.info/i9/ef3c0a6c8f792...CN4711_500.jpghttp://i.piccy.info/a3/2014-11-06-14...85x344-r/i.gif
Смотрится не плохо, но ...
http://i.piccy.info/i9/aff0f794e44de.../06_11_500.jpghttp://i.piccy.info/a3/2014-11-06-14...46x374-r/i.gif
http://i.piccy.info/i9/9ea60bc15898a...685/06_500.jpghttp://i.piccy.info/a3/2014-11-06-14...92x339-r/i.gif
Внутри китайское качество (((
Плюс к этому еще и втулки на оси не положили, на картинке они есть.
http://i.piccy.info/i9/d7a8298686223...5/CN47_500.jpghttp://i.piccy.info/a3/2014-11-06-14...00x328-r/i.gif
Вес по сравнению с металлическим, того же диаметра.
Выполнен ещё "кусочек" работы:
- намедни "скрутил" хвостовицу: масса 14,8г (будем считать 15г, вполне крепкая, можно было бы и поменьше матерьялу вкручивать, но переделывать пока не буду)
Вложение 201031 *Вложение 201032
- сегодня залил форму на фонарь и вторую половину матрицы на нос:
Вложение 201033**Вложение 201034 *Вложение 201035 *Вложение 201036 *Вложение 201037
На сегодня хватит, завтра попробуем нервюр на крыло "нашинковать" :)
Отлично, ждем!
Балочка симпотишная получилась.
Как дела с нервюрами обстоят?
Всем доброго!
Вот немного новостей:

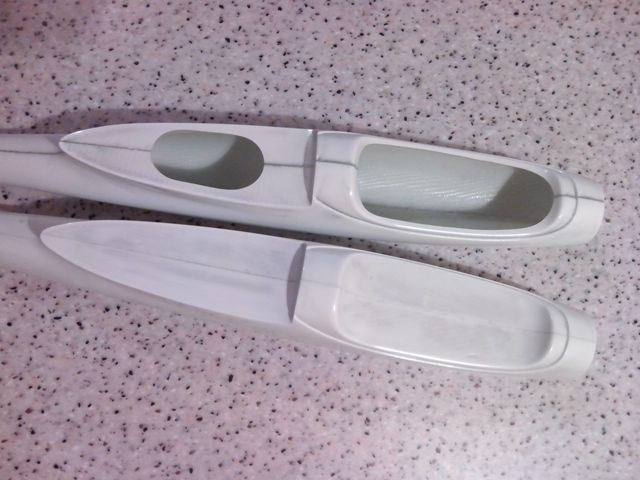

- "вскрыл" форму на нос, чуток прошелся разделителем; то же с формой на кабинку
Вложение 201417 Вложение 201418 Вложение 201419
Накрутил еще одну балочку - уже немного "похудевшую" - 13,5г :)
- - - Добавлено - - -
Нарезка фрезой - "не то пальто", обзвонил товарищей с лазерами. Ждем новостей.Цитата:
Сообщение от ivan72
Вот что получилось с кабинкой (можно сделать полегче, но пока не вижу необходимости):
Вложение 201778 Вложение 201780
Красота -СТРРРашная сила. :ok:Цитата:
Сообщение от Dmitry

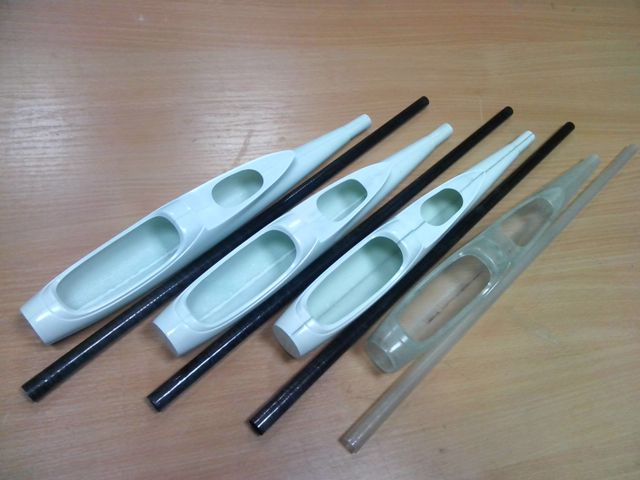

"Вылупился" первенец из матрицы (вес "неотёсаного" носикика - 37грамм /применял только стеклоткань/):
Вложение 202240 Вложение 202241 Вложение 202243
- вид с фонарем: Вложение 202245 Вложение 202246
- масса необаботанного носика с балкой чуть менее 50г: Вложение 202248 итого планируемый вес комплектухи (нос+моторный шпангоут+балка+фонарь) - около 60грамм
Краткий итог.
Плюсы:
- это работает :)
- приемлемый вес
- радиопрозрачный нос
Минусы:
- хочется носик пожёстче (исправляется количеством материала, может применить уголь/гибрид - посмотрим)
- с точки зрения эстетики было бы лучше красить (ооо-очень не хочется)
P.S.:
- в целях хохмы для данного экземпляра по просьбе подрастающего поколения будет изготовлена стеклянная балка и фонарь - путь пионеры построят "альбиноса" со светодиодами :)
Цитата:
Сообщение от Dmitry
Так а куда оно денется если за дело мастер берется!
Наш ответ на eHawk http://forum.alexwest.ru/index.php?showtopic=13049 НЕ РЕКЛАМА.
По фото не очень понятно, но помоему наВашем Каспере нет элеронов и хвостовое оперение не V образное и размах не тот и .... вобщем тоже планер - поздравляем.Цитата:
Сообщение от assa

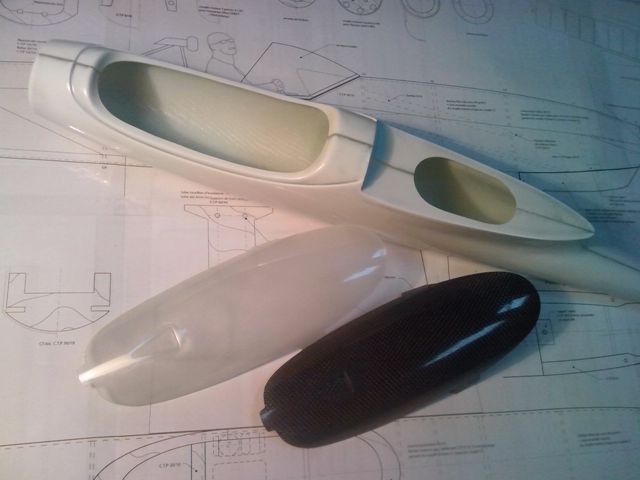

Попробовал давеча смолу подкрасить для носика да кабинку бесцветную сваять, вот результат:
Вложение 202469 Вложение 202470 Вложение 202471.
Если нос красить сразу в форме - можна весу поубавить (сейчас чуть легше оригинала, но "жерстеваяяяяяя" :))
Фонарь конечно на любителя ...Цитата:
Сообщение от Dmitry
А шов на фюзеляже, это так на фотографии получилось или он так выделяется на самом деле?
Сам шовчик тонкий, а вот визуальное отсутствие колера около него таки да, что есть, то есть - довольно на свежую обмазку был положен первый слой стекла (не особо располагал временем сидеть над матрицей и подмазывать к краям - именно из-за утоньшения этого слоя к краям и такой вид). В остальном - все понравилось (контур кабинки и выреза под крылом также усилены). С применением покраски в матрице этот "небелый спецэффект" пропадет, да и весу грамм на 10-15 поуменьшится. Зато есть понимание сколько куда и чего "напихивать".
Завтра попробую еще один такой заложить с "хитрым размазюкиванием" - для улучшения равномерности окраски.
Из чего будет шпангоут мото рамы, фанера, текстолит?
И что на счет крепления V хвоста, уже есть готовое решение?
Как эксперимент с "хитрым размазюкиванием", что получилось?
Дима, когда планируешь сделать своего Хавка, какие у него будут характеристики, длинна, размах, хорда?
Какую планируешь электронику ставить, сервы, движок, лопатки, регуль ...
Для шпангоута-моторамы есть у меня два варианта: стеклотекстолит 2мм и фанерка(4мм, 5-ти слойная самодельная), что под руку быстрее попадет.Цитата:
Сообщение от ivan72
По креплению V хвоста пока в процессе, дался же он народу :) .
С "размазюкиванием" - через часок узнаю - форма уже остывает.
Себе на базе носика и чуть более удлиненной балки соберу модельку с трехсекционным крылом, размах 1600-1800мм, профиль ближе к МН32, хорду "подрастяну" до 180-200мм, оперение - "классика". Ну хочется мне такое :)
Сервочки - хайтек, движок - самопал (да-да, и таким приходилось заниматься). лопатки - "VITAPROP"10x6 (этот винт сам бог велел - в Полтаве они и делаются), регуль "СС" (есть на 25А).
Как-то так....
- - - Добавлено - - -
Вот он. результат "размазюкивания" (в сравнении):
Вложение 202626 Вложение 202627 Вложение 202628.
Результат "размазюкивания" виден не вооруженным глазом )))
Ухх, красотища!!! Так-с, у меня одна готовая хвостовая балка лежит, ждет нового фюзеляжа...Жду с нетерпением выхода в "массы". "Кто тут в цари крайний?!! (с)"
И у меня форма фюза на выходе. Потому вопрос: какое стекло и сколько слоев на носике и фонаре.Цитата:
Сообщение от Dmitry
Последний вариант фонаря, грубо обрезанный ножницами с припуском 2-4мм - 5,15г. - 3 слоя стекла, достаточно толстого. (никак не соберусь его удельный вес посчитать)
Вроде как результат "стабилизировался" (на втором фото слева направо) - готовимся к весне:
Вложение 203092 Вложение 203093
Изготовил было шаблоны для нервюр из фанерки - не вынесли "лихої долі";
изготовил из стеклотекстолита, ...... вручную......и это при живом ЧПУ .
Наигрался, скажу вам на славу (не "хухры-мухры" - 76 шаблончиков: отработал за все модельное пионерское детство :) ).
Вот из стеклотекстолита:
Вложение 203094 Вложение 203095
- - - Добавлено - - -
Делал по разному (материал довольно "цупкий"), стекло - из Германии, смола - 285-я. Фонарь не из стекла.Цитата:
Сообщение от Тарас55

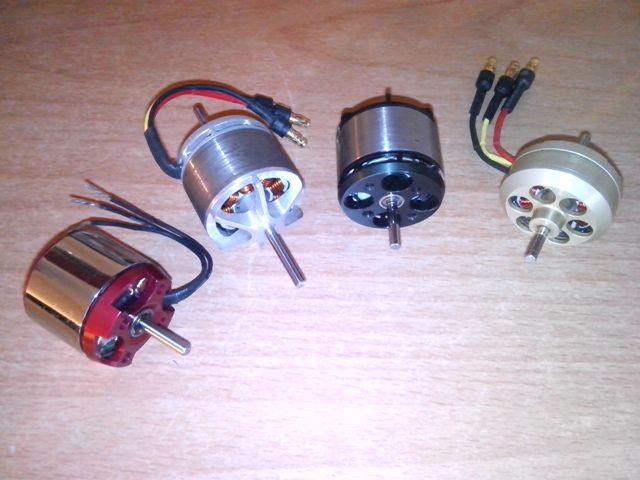

По моторам.
сть такие:
Вложение 203096
скорее всего будет этот:
Вложение 203097 Вложение 203098,
этот маловат будет:
Вложение 203099 Вложение 203101
Ну и воздушный винт
(со ступицей еще поработать нужно будет):
Вложение 203102 Вложение 203103
Как-то так.
Моторчики самодельные?
Тот, что слева крайний - покупал, остальные - самоделки (корпуса - точили на заводе на ЧПУ; правильные магнитопровод, магниты и подшипники закупали, намотка - собственноручно). Было дело. На сегодня делать "с нуля" уже смысла нет, проще купить. Благо дело - предложений на любой вкус.Цитата:
Сообщение от Тарас55

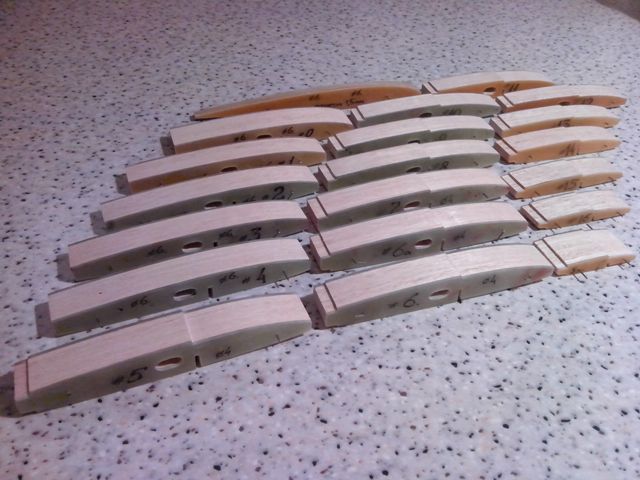

Свежеизготовленный "косяк" :) нервюр:
Вложение 203313
О, вот и нервюрки )))Цитата:
Сообщение от Dmitry
Какая бальза (плотность) и какая толщина нервюр?
Доброго дня! Я так понимаю, КИТ уже готов (или почти готов). Можно озвучить цену (можно ЛС). А то слюни текут уже...
Еще очень интересует, как реализовано крепление консолей заднего оперения к балке.
На счет крепления "V" у родной балки на конце D 8,5мм у Дмитрия я смотрю там порядка 12 мм.
Можно сделать пропилы под V и на бальзовый (или какой другой) чепик просто вклеить его туда ...
Кому надо съемный, тот же чепик просто зафиксировать сквозной шпилькой, вверху шляпа внизу гайка в виде костылика, текстолит с вклеенным в него гайкой.
Надеюсь идея понятна.
Родное крепление имеет такой вид и весит 5 гр.
http://i.piccy.info/i9/01240347c2f67...CN4913_500.jpghttp://i.piccy.info/a3/2014-12-09-11...38x494-r/i.gif
http://i.piccy.info/i9/082d725cd4006...CN4914_500.jpghttp://i.piccy.info/a3/2014-12-09-11...41x378-r/i.gif
Фиксируется двумя само резами. К хвостовой балке с низу гужоном.
Есть вот такие закладные, для крепления съемного оперения.
http://i.piccy.info/i9/ee0f2b201a30c...CN4941_500.jpghttp://i.piccy.info/a3/2014-12-10-20...72x354-r/i.gif
http://i.piccy.info/i9/b18c0f2b15f6f...CN4942_500.jpghttp://i.piccy.info/a3/2014-12-10-20...72x354-r/i.gif
Надеюсь идея понятна.
Если делать крепление, то надежное ...
Вес одной закладной 0.2 гр. М 2.5
:ok:
Принято "на вооружение".
Получил экземпляр оригинального -маунта: "колдую" над исполнением.
Меж тем решено сваять на основе нового фюза модельку с размахом 1800мм вот с таким крылом (прямая трапеция вместо дугообразных кромок):
Вложение 204114

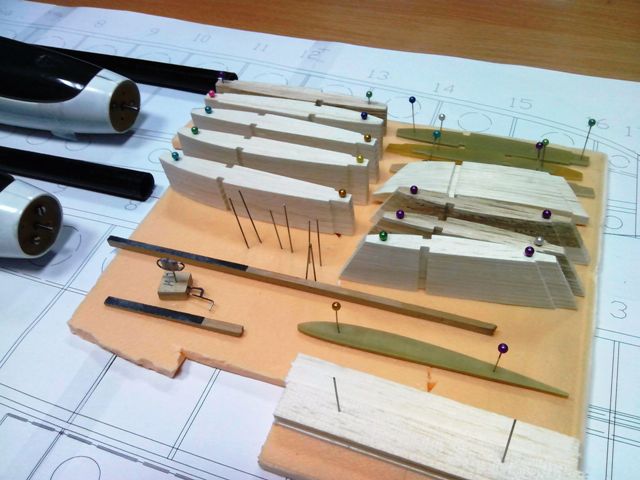

Вклеены моторамы, изготовлены шаблоны и нервюры (фон - чертежик увеличенных до 1600мм консолей):
Вложение 204120 Вложение 204121 Вложение 204122 Вложение 204123
Изготовление стабилизатора - в процессе (пока только стапель и передние кромки):
Вложение 204124
