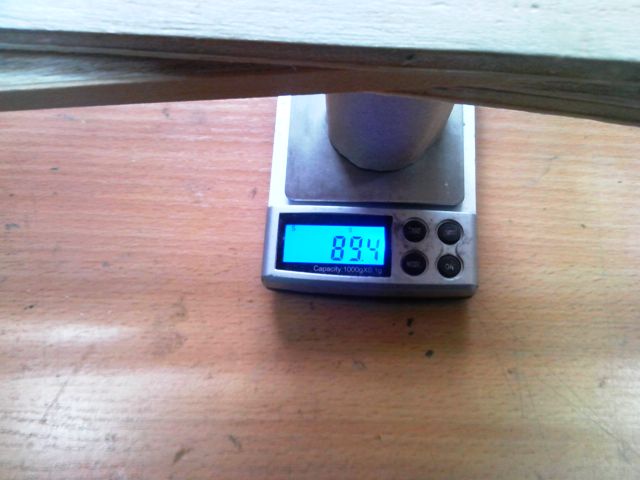

Снял со стапеля "деревяшки" на крыло, вес на фото (пока без закрылка\элеронов, стыковочных штырей и обшивки):
Вложение 216247 Вложение 216248
...........мастерим дальше........
Вид для печати
Снял со стапеля "деревяшки" на крыло, вес на фото (пока без закрылка\элеронов, стыковочных штырей и обшивки):
Вложение 216247 Вложение 216248
...........мастерим дальше........
Закрылок - нужное дело на Хоке. В безветрие на пятачок сложно посадить. Чуток помогают флапероны, но маловато.Цитата:
Сообщение от RaptorSK
А почему закрылочные сервы так далеко от фюза? Желательно ведь массу поближе к фюзу держать. Думаю можно так же сделать привод закрылков от одной сервы с хитрым шарнирным соединением посередине.
Ну это так, мысли.
Обтяжка стаба аккуратненькая
Та же мысль посещала )))Цитата:
Сообщение от VicDzen
Так же рассматриваю вариант установки двух микро сервушек в центроплан.
http://i.piccy.info/i9/70d50d263ff2f...CN5654_500.jpghttp://i.piccy.info/a3/2015-04-23-08...62x361-r/i.gif
Сервы на закрылки далеко от корня крыла - мой косяк, все таки первый бальзовый аппарат...:) Переделывать уже не буду, учту этот момент на следующем аппарате. Одну серву на два закрылка - шарнир должен быть без малейших люфтов, к тому же разъемным, возиться нет особого желания....Цитата:
Сообщение от VicDzen
Да кстати, по поводу веса, консоли получились (без серв, элеронов и закрылков) 65,1гр и 63,72 гр... Многовато вроде бы... Или для первого раза пойдет? :)
И еще: перед сборкой взвесил оба своих набора по запчастям (их у меня два, достались по хорошей цене :) )
Картина такая: пластины с нервюрами - 15,42гр, 14,83гр, 9,9гр, 10,01гр.
Закрылки - 2,71гр, 3,76гр, 3,92гр, 3,64гр...
Самая удручающая картина с элеронами - 3.21гр, 5.08гр, 6,4гр, и (!)9,8гр...
Сейчас в раздумьях: делать новые элероны или ставить как есть, подобрав по ближайшей разнице по весу + напиллинг...:dntknw:
:ps: слегка подкорректировал цифры, писал на работе, по памяти....
:ps::ps:Таки да... Без напиллинга никак...:drag:Цитата:
Косоглазые, видать, режут из того, что под руки попало. У меня один элерон весил 10,1г, второй - 6,6, центропланные части (те, которые типа продолжение элеронов) уже не помню, но разница в 3 раза была. Стабилизатор с рулями до обработки - 10,1 Запрофилировал слегонца, стал 8,2.
Собранные консоли с навешенными элеронами правая 65,71, левая - 68,95.
Работа механизмов крыла и оперения
https://www.youtube.com/watch?v=GYn2k3M-4rc
http://i.piccy.info/i9/afda5dfa27fb6...CN5682_500.jpghttp://i.piccy.info/a3/2015-04-25-16...72x354-r/i.gif
Модель полностью готова.
Ждем погоды и в небо )))
Сегодня были на поле.
Но облетать не решился, ветер был не хороший-порывистый.
Но фото есть )))
http://i.piccy.info/i9/980736676f36d...CN5712_800.jpghttp://i.piccy.info/a3/2015-04-26-18...55x566-r/i.gif
Симпотная мордашка )))
Та ладно, "порывистый ветер", я даже на Акрике парил(с выключенным мотором), а Эдик на "Нептуне" гонял!!! А для планера-самое ТО!!!
Та не вопрос, делайте модель пол года или купите её за 200$ и гоняйте как вам будет угодно )))Цитата:
Сообщение от wanderer91
PS
Мы тоже вчера не плохо полетали.
Народу было много, сегодня постараюсь выложить фото и видео здесь - http://forum.modelka.com.ua/threads/...l=1#post603503
Было бы не плохо и на ваши гонялки посмотреть )))
закончил вчера свой самолетик :)
если бы по глупости не решил переклинивший болт крепления крыла провернуть силой - то и облетал бы, вечером погода была просто лучше не придумаешь; но тупонул, придавил отверткой и вот та гайка с шипами выскочила :(
пока то-се, пока думал (потом жена еще по магазинам повела) - спилил болт, нашел такой-же, затянул заново-правильно, все готово - но уже времени не было
Вложение 216827
ну та спешить - людей смешить, вон выходные маячат (как скаламбурил ;) ), успею
расскажите пока плз, у кого какие настройки для V хвоста? я делал такие хвосты 2 или 3 раза, миксы просто делал 100% elevator +/- 100% rudder (турнига с прошивкой 9rx) - может есть смысл тюнить?
Солнышко пригревает все сильнее ...Благодаря азбуке от Юрия Пастушенко в теме "Композитная самоделка 360см", родилась первая матрица созданная своими руками, не без явных косяков,но для первого раза думаю пойдет ,выклейка фюза покажет,а пока на подоконик "дозревать"
