iRangeX IRX4 2.4G 4-в-1 (CC2500,NRF24L01,A7105,CYRF6936 RF чипы) внешний модуль

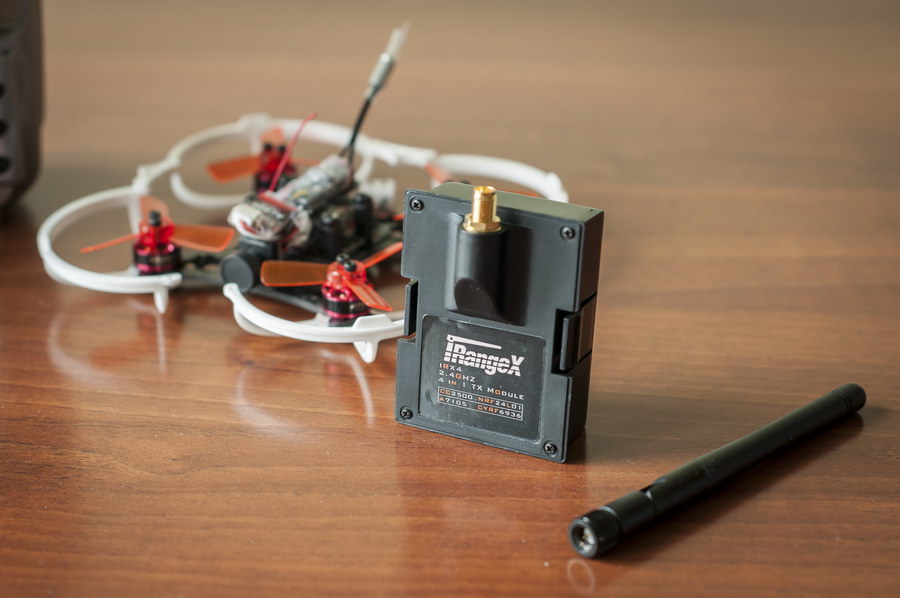

Новый продукт на обзоре — iRangeX IRX4 2.4G 4-в-1 (CC2500,NRF24L01,A7105,CYRF6936 RF чипы) внешний модуль типа JR на базе STM32, способный управлять большим количеством моделей разных брендов и с разными протоколами. Если у вас много разных моделей, а рулить хочется всеми с помощью одной аппаратуры — данный модуль решает такую задачу!

Смотрите наш короткий видео обзор:

https://www.youtube.com/watch?v=MKVLIJQX8Mo

Вложение 280517


Технические характеристики:

• Частота: 2.4ГГц
• Вес: 40г
• Железо: STM32F MCU со 128КБ памяти
• Размеры: 49x22x65мм
• Длина антенны: 108мм

Вложение 280518

Совместимость с аппаратурами:

• Все аппаратуры Frsky
• Futaba S-FHSS
• Flysky TH9X
• Turnigy 9XR, 9XR Pro
• Другие аппаратуры, способные использовать прошивку OpenTX/er9x

Вложение 280519

Дополнительные плюшки:

• Улучшенная плата на STM32, все протоколы из коробки .
• Для OrangeTX все протоколы на базе CYRF6936 из коробки.
• Файл прошивки hex/bin имеет дату от 19/12/2016 и использует стандарт первых каналов AETR, телеметрия включена.
• То есть, исходя из описания этот мультимодуль требует двух вещей от аппаратуры: она должны быть на OpenTX/er9x и иметь отсек внешнего модуля типа JR.

Вложение 280520

Упаковка:

Поставляется в мягкой упаковке с антенной 2дБ. И все.

Качество сборки и дизайн:

Неплохо выполненный продукт, с отличной пресс-формой для пластика… Идеально ложится в отсек. Два светодиода сзади оповещают о состоянии связи. Никаких кнопок или джамперов — все настраивается из OpenTX.

Неудачный момент — модуль достаточно тяжело извлечь из отсека по причине коротких пластиковых клипс по бокам. Они хорошо защелкиваются в отсеке, но их явно не хватает по длине для нормального извлечения. Тут приходит на помощь разъем антенны за который можно потянуть.

Вложение 280521

Внутренняя часть:

На уровне. Пайка аккуратная. Нет причин для беспокойства. Я бы предпочел чтобы разъем антенны был на горячем клее, но модуль разбирать никто особо не будет — итак покатит.

Вложение 280522

Совместимость с моделями:

Самое важное… Производитель приводит следующий список поддерживаемых протоколов:

• Flysky (протокол I, based on A7105, tested)
• Hubsan (Based on A7105, tested)
• Frsky (Based on CC2500, tested)
• Hisky (Based on24L01,tested)
• V2x2 (Based on 24L01)
• Dsm2, DSMX (Based on CYRF6936, tested)
• Devo (Based on CYRF6936, tested)
• YD717 (Based on 24L01 )
• KN (V977, Based on 24L01, tested)
• SymaX (Based on 24L01)
• SLT (Based on 24L01)
• CX10 (Based on 24L01)
• CG-023
• BAYANG
• SIMAX5C

А самое основное в этом модуле то, что он построен на STM32F MCU со 128КБ памяти, что дает возможность хранить все эти протоколы без необходимости перепрошивки модуля под какой-то конкретный из них. Они здесь в памяти все и сразу из коробки. А выбираются они со стороны аппаратуры, в прошивке OpenTX. То есть, теперь, если и придется шить данное устройство, то только для обновления списка протоколов….!

Вложение 280523

Я тестировал модель FrSKY Vantac GT90 — 90мм ФПВ коптер с бесколлекторными моторами и приемником АС800 (сделанный кем-то под FrSKY). Немного странная ситуация — тестирую мультимодуль на протоколе FrSKY на приемнике, который кем-то сделан под FrSKY.

Работа с модулем:

Как уже сказано, необходима OpenTX (er9x) и желательно последней версии (2.2). Если у вас более ранняя прошивка — стоит перешиться. Как это сделать я описывал в своей инструкции ЗДЕСЬ. А еще необходимо будет поставить галочку на «multimodule» в профиле аппаратуры перед скачивание текущей версии прошивки с помощью OpenTX Companion.

Предположим, последняя версия уже установлена:

Остается только вставить модуль в отсек, создать новую модель и указать первые четыре канала модели в порядке AETR

В настройках модели нужно включить внешний модуль и выбрать его тип как MULTI. А дальше зависит уже от протокола и модели. В моем случае: FrSKY -> D8.

Потом пробуем связать модель и аппаратуру. Процесс связи активируется как обычно — с аппаратуры опцией начала связки или на модели, если в ней есть такая возможность. У меня все прошло как по маслу.

Заметка: в настройках мультимодуля есть и другие интересные опции как autobind — автоматическое начала связки при выборе модели…

Все остальные настройки моей модели для использования ее на OpenTX FW, приемнике AC800 и аппаратуре FrSKY ЗДЕСЬ.

После прядка 20 полетов, я не встретил ни одной проблемы по связи. Модель летает отлично, сигнал не отваливается. Максимальное расстояние сказать сложно, но свое футбольное поле и дом я пролетаю точно так же, как и на родной модуле XJT (около 100м)

Заключение:

Отличный продукт для использования в популярных аппаратурах на базе OpenTX/er9x. Очень легок в использовании, не требует копания в прошивках, имеет огромное количество поддерживаемых протоколов из коробки. Да и качество исполнения достаточно высокое. Отличный продукт с точки зрения хорошего мультимодуля…

Почти полный список поддерживаемых моделей ЗДЕСЬ

- - - Добавлено - - -

Есть новые обновления прошивки и протокол DSMX теперь тоже поддерживается

купил на бангуде подобный модуль "2.4G CC2500 NRF24L01 A7105 CTRF6936 4-в-1 Многопротокольный модуль STM32 TX с Антенна" . Работает, конектится с приемником ескай и с микроприемником DSM2 (на дальность правда не проверял, но по квартире работает нормально). Вопрос в другом - смущает большое потребление модуля - при питании от двух банок лития ток около 0,4 ампера, при трех банках - около 0,3А. И ощутимо разогревается стабилизатор на плате и металлическая крышка-экран (палец обжигает), хотя за 20 минут работы еще не сгорел))). Пробовал с двумя разными антенами - одинаково. По китайским данным ток потребления должен быть не более 100 милиампер. Подскажите - модулю кирдык? (повторюсь, что с приемниками биндиться и внешне работает нормально)
